離心泵的吸入室及葉輪形式詳解!

　　離心泵吸入管法蘭至葉輪進口前的空間過流部分稱為吸入室(suctionroom)。其作用為在較小水力損失下，引導液體平穩的進入葉輪，并使葉輪進口處的流速盡可能均勻的分布。

　　推薦閱讀：《使用離心泵時注意事項及泵殼在構造中的作用》

　　離心泵是指靠葉輪旋轉時產生的離心力來輸送液體的泵，主要由葉輪，泵體，泵軸，軸承，密封環和填料函等構成。它的主要特點包括：結構緊湊，流量揚程范圍寬，流量均勻、運轉平穩、振動小和設備安裝、維護檢修費用較低等。

　　吸入室常見的有三種形式：

　　(1)錐形管吸入室;采用收縮式錐形管,使液體流速增加達到葉輪進口必要的流速.并使流速分布均勻,能經向進入葉輪.它多用在懸臂結構的泵上.

　　(2)園環式吸入室在這種吸入室中,由于泵軸穿過吸入室,在泵軸后面形成了漩渦區,引起葉輪前流速分布不均勻,使液體進入葉輪時發生撞擊和渦流損失.這種吸入室多用在多級泵上由于多級泵揚程較高,吸入室水力損失所占的比重并不大.

　　(3)半螺旋形吸入室：這種吸入室的截面是逐漸減小的,可使進水導管中的水流加速,另一主面又使液體在進入葉輪前產生了預旋,降低的水泵的揚程,但可以消除泵軸后面的漩渦區,從而使液流較均勻地進入葉輪.螺旋形吸入室上部有分離筋,在45°的方向上,半螺旋形吸入室被廣泛地應用在雙吸式離心泵和多級蝸殼泵上.

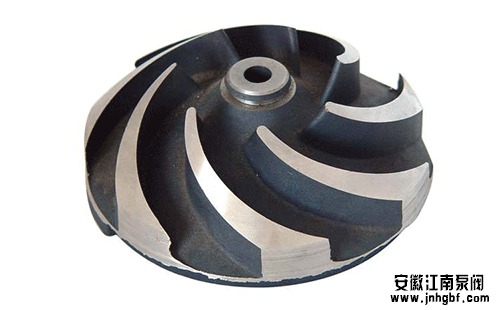

　　葉輪是將原動機輸入的機械能傳遞給液體，提高液體能量的核心部件。葉輪有開式(openimpeller)、半開式(semi-openimpeller)及閉式葉輪(closedimpeller)三種，如圖所示。開式葉輪沒有前盤和后盤而只有葉片，多用于輸送含有雜質的液體，如污水泵的葉輪就是采用開式葉輪的。半開式葉輪只設后盤。閉式葉輪既有前盤也有后盤。清水泵的葉輪都是閉式葉輪。離心式泵的葉輪都采用后向葉型。

　　葉輪有三種形式

　　(1)閉式葉輪。有前后蓋板，流道是封閉的，水力效率高，適用于高揚程，適合輸送潔凈的液體;

　　(2)半開式葉輪。只有后蓋板無前蓋板，流道是半開啟的，適用于輸送含有固體顆粒和雜質的液體;

　　(3)開式葉輪。無前后蓋板，流道完全敞開，常用來輸送漿狀或糊狀液體;

　　壓出室有多種形式，如圓形蝸殼，螺旋形蝸殼，空間導葉和徑向導葉等，但它們的主要作用相同，即收集葉輪充出的液體并送至下一級葉輪或管道入口，保持液流均勻軸對稱，同時將一部分動能進一步轉換成壓力能。在壓出室的參數中，重要是喉部面積。要嚴重控制該參數，過小會導致高效區窄：過大將引起優工況偏離，軸功率上升快等問題。
